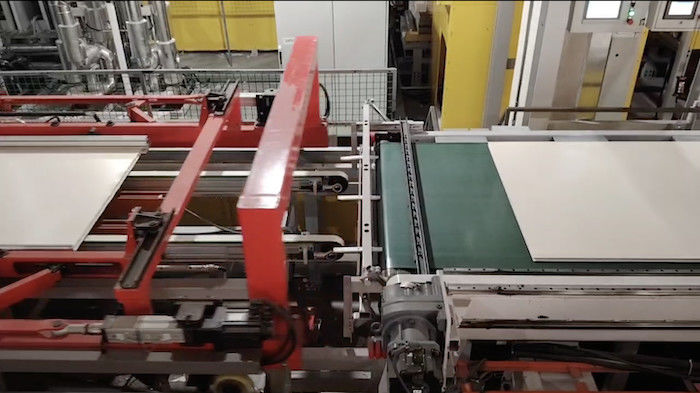

YF-YLI Otomatik Kısa Döngülü Baskı hattı

1.Altyapı bölümü

●Plaka besleme gücü rulo Qty: 2pcs

Uygulamalar:Bu istasyon substrat depolama için kullanılır. Presleme hattı için plakaları sağlar. Çatal yuvasının genişliği 450mm'dir.

Parametreler:Teslim levhasının özellikleri: 1220×2440mm

Rollerin özellikleri: 133mm

Taşıma hızı: 7m/min

Çalışma yüksekliği: 200 mm

Plaka yığınının yüksekliği: 1300mm

Maksimum yük: 3000kn

Motor Gücü: 0.75kw

● Alt katı kaldırma masası Qty: 1 adet

Uygulamalar:Bu istasyon altyapı çalışma istasyonudur, otomatik olarak itme pozisyonuna yükselir ve itmeci altyapıyı altyapı tozlayıcıya iter.Hidrolik kaldırma masası, altyapının sonraki sürekli itmesine hazırlanmak için otomatik olarak bir altyapının yüksekliğine yükselir..

Parametreler:Teslim levhasının özellikleri: 1220×2440mm

Rollerin özellikleri: 133mm

Taşıma hızı: 7m/min

Çalışma yüksekliği: 200 mm

Plaka yığınının yüksekliği: 1300mm

Maksimum yük: 3000kg

Motor Gücü: 3kw

● Pad geri kazanma makinesinin miktarı: 1 adet

Uygulamalar:Tahta besleme kaldırma masasındaki tahtalar kullanıldığında,kaldırma masasındaki destek tahtası otomatik olarak destek tahtası geri dönüşüm makinesine aktarılır ((Ve geri dönüşüm makinesine düzgün bir şekilde yerleştirilir)

Parametreler:Teslim levhasının özellikleri: 1220×2440mm

●Tahta kanca makinesi Qty: 1 adet

Uygulamalar:Bu ekipman bir pnevmatik kanca plaka yapısıdır.Altyapıları altyapı kaldırma platformundan ayıran ve toz toplayıcı aracılığıyla altyapı konumlandırma platformuna teker teker bağlayan.

Parametreler:Teslim levhasının özellikleri: 1220×2440mm

●Substrat toz makinesi Qty: 1 parça

Uygulamalar:Bu ekipman, üst ve alt setlerdeki elektrikli rulo fırçalarını içerir.Altyapıyı sabitlemek için toz toplayıcı girişinde 2 set pnevmatik basınç silindirleri alçaltılır, böylece altyapı toz makinesine sorunsuz bir şekilde girer..

Bu ekipman, üst ve alt setlerdeki elektrikli rulo fırçalarını içerir.Altyapıyı sabitlemek için toz toplayıcı girişinde 2 set pnevmatik basınç silindirleri alçaltılır, böylece altyapı toz makinesine sorunsuz bir şekilde girer..

Müşteriler tarafından hazırlanan negatif basınçlı süpürge

Parametreler:Teslim levhasının özellikleri: 1220×2440mm

Rollerin özellikleri: 133mm

Taşıma hızı: 25m/min

Motor Gücü: 2.75kw

İçme akışı: 3600m3/h

Hava hızı: 22 m/s

●Çiğ Tahta Merkezleme Yerleştirme Rol Masa: 1 adet

Uygulamalar:Bu ekipman transfer makinesinin doğru besleme makinesine substrat aktarmak için böylece merkezde substrat konumlandırmak için kullanılır

Parametreler:Teslim levhasının özellikleri: 1220×2440mm

Taşıma hızı: 25m/dakikada (Hız ayarlanabilir)

Motor Gücü: 0.75kw

●Çiğ tahta kaldırma taşıma makinesi Qty: 1 adet

Uygulamalar:Bu ekipman, altyapıyı konumlandırma ve merkezleme rulo masasından dengeleyebilen bir vakum emici fincan arabasını içerir.

Kesin emici yükselir, spor otomobil besleme makinesinin üst kısmına geçer, vakum emici fincan arabası iner ve altyapıyı besleme makinesinin kemerine doğru yerleştirir.

Parametreler:Teslim levhasının özellikleri: 1220×2440mm

Taşıma hızı: 28m/min ((Hız ayarlanabilir)

En fazla yük: 60kg

Motor Gücü: 3-4kw

2.Kağıt katman makinesi Qty: 1 adet

Uygulamalar:Melamine kağıdıyla yolları elle kapatmak yerine.

Parametreler:Teslim levhasının özellikleri: 1220×2440mm

Dönüş hızı: 100m/dakikada ((Hız ayarlanabilir)

Motor Gücü: 22kw (Servo Sistemler)

Özellikleri:Servo sistem kontrolünü benimseyerek, kağıt döşeme makinesinin düzgün çalışması ve konumlandırılması doğrudur.

3.Elektrikli kontrol kutusu (tüm kontrol kutusu)

Uygulamalar:Tüm bölümlerin kontrolü için.

Özellikleri:Servo sistem kontrolünü benimseyerek, kağıt döşeme makinesinin düzgün çalışması ve konumlandırılması doğrudur.
